DIN-Schienen-Modul

Signalkonditionierung in Gehäuse für DIN-Schienen für Messtaster T
Ausgangssignal ±10 VDC bzw. ±5 VDC, je nach Messtastertyp

Anwendung	Signalkonditionierung für Messtaster T mit TESA kompatibler Halbbrückenschaltung
Dimension	86 x 35 x 58 mm (Höhe ab Schienenoberkante)
Speisung	Speisespannung 5, 12 oder 24 VDC (±10 %) (bei Bestellung angeben) Stromaufnahme 120, 50 bzw 25 mA
Signalspannung	±10 VDC für Messtaster T101 / T102 Messhub ±1 mm T201 / T202 Messhub ±1 mm T301 / T302 Messhub ±2 mm T401 / T402 Messhub ±1 mm T501 / T502 Messhub ±5 mm (für Abgleich 1:5) T521 / T522 Messhub ±2 mm T523 / T524 Messhub ±1 mm ±5 VDC für Messtaster T501 / T502 Messhub ±5 mm (für Standardabgleich 1:10) Andere Spezifikationen auf Anfrage
Anschlüsse	Speisung und Signal: Schraubklemmen Messtaster: Buchse 5 Pol, 270 °
Tasterspeisung	3 V ±0.5 % RMS / 15 kHz ±5 %
Empfindlichkeit	73.75 mV/(Vmm) (an R = 2 kOhm ±0.1 %)
Bestellbeispiel	Spezifikationen DIN-Modul mit 12 V Speisung Signalspannung ±10 V Messhub ±1 mm für T101	Bestellbezeichnung DINMOD12V ±10V ±1mm (T101)
Bestellbeispiel	Spezifikationen DIN-Modul mit 24 V Speisung Signalspannung 0-10 V Messhub ±5 mm für T501 (mit Abgleich 1:10)	Bestellbezeichnung DINMOD24V 0-10V ±5mm (T501, 1:10)

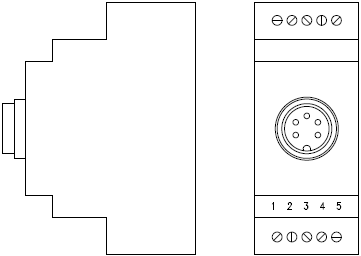

Zeichnung
Preis	» Preisliste [PDF]
