T-Modul

Signalkonditionierung zum Einbau in Frontplatten für Messtaster T
Ausgangssignal ±10 VDC bzw. ±5 VDC, je nach Messtastertyp

Anwendung	Signalkonditionierung für Messtaster T mit TESA kompatibler Halbbrückenschaltung
Dimension	31 x 50 mm (offen, kein Gehäuse)
Befestigung	mit Schraubring, Panelbohrung 18 mm
Speisung	Speisespannung 5, 12 oder 24 VDC (±10 %) (bei Bestellung angeben) Stromaufnahme 120, 50 bzw 25 mA
Signalspannung	±10 VDC für Messtaster » T101 / T102 Messhub ±1 mm » T201 / T202 Messhub ±1 mm » T301 / T302 Messhub ±2 mm » T401 / T402 Messhub ±1 mm » T501 / T502 Messhub ±5 mm (für Abgleich 1:5) » T521 / T522 Messhub ±2 mm » T523 / T524 Messhub ±1 mm ±5 VDC für Messtaster » T501 / T502 Messhub ±5 mm (für Standardabgleich 1:10) Andere Spezifikationen auf Anfrage
Anschlüsse	Speisung und Signal: Lötflächen auf dem Print Messtaster: Buchse 5 Pol, 270 °
Tasterspeisung	3 V ±0.5 % RMS / 13 kHz ±5 %
Empfindlichkeit	73.75 mV/(Vmm) (an R = 2 kOhm ±0.1 %)
Bestellbeispiel	Spezifikationen T-Modul mit 12 V Speisung Signalspannung ±10 V Messhub ±1 mm für T101	Bestellbezeichnung TMOD12V ±10V ±1mm (T101)
Bestellbeispiel	Spezifikationen T-Modul mit 24 V Speisung Signalspannung 0-10 V Messhub ±5 mm für T501 (mit Abgleich 1:10)	Bestellbezeichnung TMOD24V 0-10V ±5mm (T501, 1:10)

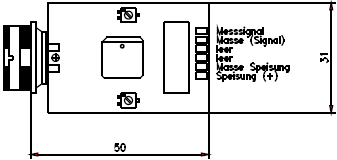

Zeichnung
Preis	» Preisliste [PDF]
